WLAN ist praktisch, aber für Gaming oder 4K-Streaming reicht es oft nicht aus. Eine verlegte Netzwerkkabel-Verbindung ist bis zu 300% stabiler und reduziert die Latenz um durchschnittlich 15 ms. In diesem Leitfaden erfahren Sie, wie Sie ein zuverlässiges LAN in Ihrem Einfamilienhaus planen und verlegen - Schritt für Schritt, mit konkreten Tipps und aktuellen Standards.
Planung des Netzwerks
Bevor Sie ein Kabel verlegen, brauchen Sie einen klaren Plan. Der zentrale Punkt ist das Patchpanel, meist im Keller oder einer Technikwand. Von dort aus verlaufen alle Kabel sternförmig zu den Räumen. Pro Raum sollten Sie mindestens zwei Anschlusspunkte vorsehen - für PC, Smart TV oder Spielekonsole. Laut zaehlerschrank24.de (März 2023) reicht ein gut geplanter Verlegeplan für ein 150 m² Haus etwa 3-5 Stunden. Wichtig: Zeichnen Sie den Grundriss mit allen Wanddosen und Kabelverläufen ein. Vermeiden Sie enge Kurven oder parallele Verlegung zu Stromleitungen, um Störungen zu verhindern.
Kabeltypen vergleichen
| Kabeltyp | Bandbreite | Max. Geschwindigkeit | Max. Länge | Kosten pro Meter | Empfehlung |
|---|---|---|---|---|---|
| Cat 5e | 100 MHz | 1 Gbps | 100 Meter | 0,15-0,25 € | Grundversorgung, aber veraltet |
| Cat 6 | 250 MHz | 1 Gbps | 55 Meter | 0,25-0,40 € | gut für Standard-Internet |
| Cat 6A | 500 MHz | 10 Gbps | 100 Meter | 0,35-0,55 € | Beste Wahl für Zukunftssicherheit |
| Cat 7 | 600-1000 MHz | 10 Gbps | 100 Meter | 0,65-0,95 € | schirmtechnisch überdimensioniert |
| Cat 8 | 2000 MHz | 40 Gbps | 30 Meter | 1,20-1,80 € | nur für spezialisierte Anwendungen |
Werkzeuge für die Installation
Für die Verlegung brauchen Sie folgende Tools:
- Abisolierwerkzeug (15-30 €) - zum Entfernen der Kabelummantelung
- Auflegewerkzeug (30-50 €) - für die Anschlüsse an die Netzwerkdosen

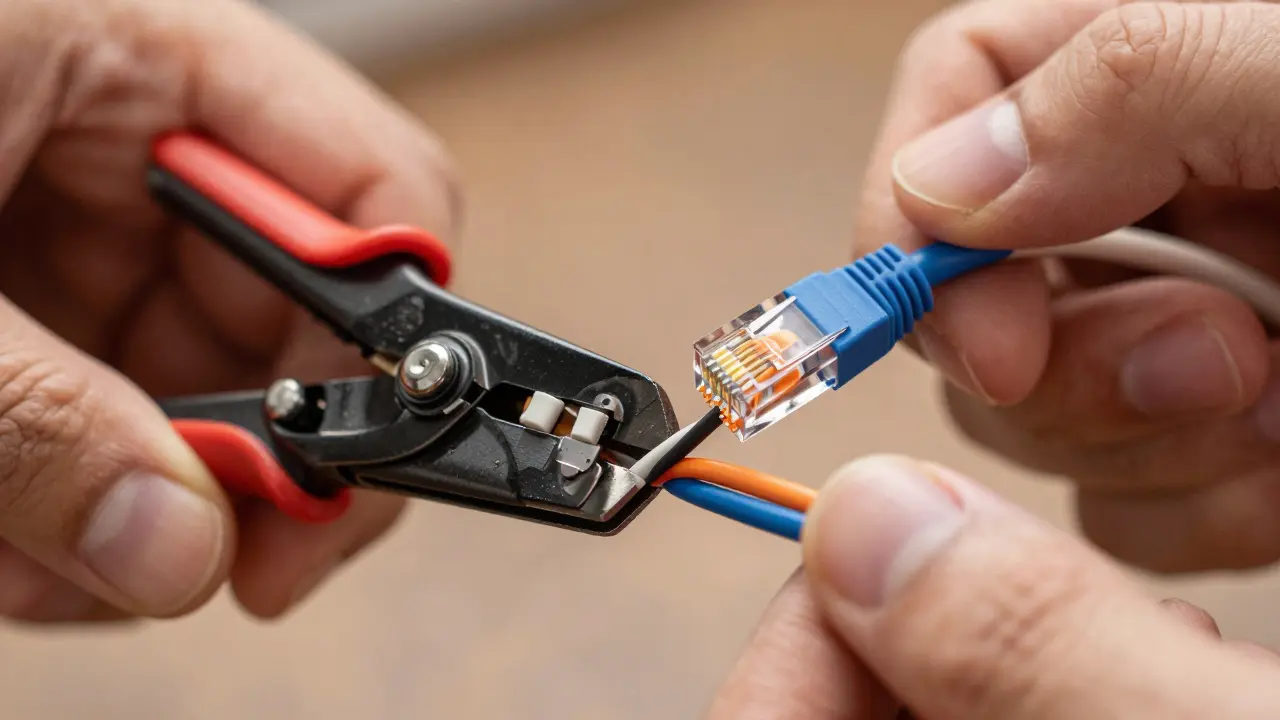

- Crimpzange (25-60 €) - zum Verbinden der Kabel mit RJ45-Steckern
- Kabeltester (50-150 €) - prüft die korrekte Verkabelung vor dem Einsatz
Einige Heimwerker überschätzen die Notwendigkeit von teuren Werkzeugen. Laut netzwerkschrank24.de (Juli 2023) reicht ein gutes Basic-Set für die meisten DIY-Projekte aus. Wichtig: Verwenden Sie immer ein Auflegewerkzeug - Fingerdruck reicht nicht aus und führt zu lose Kontakten.
Schritt-für-Schritt-Installation
So verlegen Sie Netzwerkkabel korrekt:
- Kabel abmessen und schneiden: Planen Sie 10 % mehr Länge als benötigt. Schneiden Sie mit einer scharfen Schere, um die Adern nicht zu beschädigen.
- Abisolieren: Entfernen Sie etwa 5 cm Ummantelung. Zu viel Abisolieren schädigt die Schirmung.
- Adern sortieren: Nach T568B-Standard (weiß-orange, orange, weiß-grün, blau, blau-weiß, grün, braun-weiß, braun). Dieser Standard ist die einfachste Wahl für Heimnetzwerke.
- Auflegen: Führen Sie die Adern in die Dose und klemmen Sie sie mit dem Auflegewerkzeug unter 45°-Winkel fest. Drücken Sie fest - losen Kontakt erkennen Sie am Blinken der Netzwerk-Led.
- Testen: Nutzen Sie einen Kabeltester, um alle 8 Adern zu prüfen. Fehlerhafte Verbindungen zeigen sich sofort.
Ein häufiger Fehler: Die Adernpaare vertauschen. Das reduziert die Geschwindigkeit auf 100 Mbps statt 1 Gbps, wie User 'TechnikFan87' im homematic-forum.de (22.08.2023) beschrieb. Merken Sie sich: Weiße Adern immer mit farbiger Kombination.
Häufige Fehler und wie Sie sie vermeiden
Bei der Verlegung passieren oft folgende Fehler:
- Zu enge Biegungen: Der Biegungsradius darf nicht kleiner als das 4-fache des Kabeldurchmessers sein. Bei Cat 7-Kabeln sind das etwa 12 mm. Prof. Dr. Anja Schmidt von der TH Köln warnt: "Zu enge Kurven zerstören die Signalqualität."
- Parallel zu Stromleitungen verlegen: Laut einer Studie (DOI: 10.1016/j.ijcom.2022.05.003) verliert das Netzwerk bis zu 40 % Leistung. Halten Sie Abstand von mindestens 30 cm.
- Falsche Farbcodierung: Bei 43 % der DIY-Projekte müssen Anschlüsse nachgebessert werden, wie heimwerker-forum.de (10.10.2023) zeigt. Nutzen Sie Farbmarkierungen pro Raum für die Fehlersuche.
Ein praktischer Tipp: Markieren Sie die Kabelenden mit Klebeband - etwa "WZG" für Wohnzimmer. Das spart 70 % Zeit bei der Fehlersuche, wie User 'Netzwerkspezialist' auf YouTube (12.07.2023) empfiehlt.
Zukunftssicherheit: Warum Cat 6A die beste Wahl ist
Wollen Sie nicht schon in 5 Jahren die Kabel erneuern? Dann entscheiden Sie sich für Cat 6A. Laut der Deutschen Gesellschaft für Technische Gebäudeausrüstung (GEFMA, September 2023) ist Cat 6A die Mindestanforderung für Neubauten. Es unterstützt 10 Gbps bis 100 Meter - mehr als genug für 8K-Streaming, Smart-Home-Geräte oder VR-Anwendungen. Im Vergleich zu Cat 7 sparen Sie bis zu 30 % Kosten, ohne an Leistung zu verlieren. Prof. Dr. Hans-Jürgen Weber von der TU Berlin betont: "Für 85 % der Haushalte reicht Cat 6A aus, auch mit zukünftigen Technologien."
Ein weiterer Vorteil: Cat 6A arbeitet mit PoE++ (Power over Ethernet Plus), das bis zu 90 Watt Leistung überträgt. Das ist ideal für Smart-Home-Geräte wie Kameras oder WLAN-Access Points - ohne separate Stromkabel.
Wie viel kostet die Verlegung eines Netzwerks im Einfamilienhaus?
Die Kosten liegen zwischen 80 € und 150 € pro Anschlusspunkt, inklusive Material und Arbeit. Für ein durchschnittliches Haus mit 8 Dosen sind das etwa 700-1.200 €. Selbst verlegen spart bis zu 50 %, aber Sie brauchen Zeit und Geduld. Laut einer Umfrage von smarthomebau.de (September 2023) amortisiert sich die Investition nach 18 Monaten durch stabile Verbindungen und weniger Ausfälle.
Kann ich alte Kabel mit neuer Technik kombinieren?
Nein. Alte Cat 5e-Kabel begrenzen das gesamte Netzwerk auf 1 Gbps, selbst wenn Sie modernere Geräte einsetzen. Wenn Sie zukunftssicher planen, sollten Sie alle Kabel gleichzeitig erneuern. Laut VDE (Juli 2023) ist eine Mischung aus Kabeltypen eine der häufigsten Ursachen für Netzwerkprobleme im Heimbereich.
Muss ich geschirmte Kabel (STP) verwenden?
Nein. In Einfamilienhäusern sind ungeschirmte Kabel (UTP) wie Cat 6A UTP ausreichend. Laut Dipl.-Ing. Thomas Müller vom VDE sind elektromagnetische Störungen im Wohnbereich gering. Geschirmte Kabel (STP) sind nur nötig, wenn Sie parallel zu Starkstromleitungen verlegen - was aber vermieden werden sollte. Die meisten Hersteller empfehlen UTP für Heimnetzwerke, da es kostengünstiger und einfacher zu verlegen ist.
Wie lange halten Netzwerkkabel?
Hochwertige Netzwerkkabel wie Cat 6A halten mindestens 15-20 Jahre, wenn sie korrekt verlegt wurden. Die Haltbarkeit hängt von der Qualität der Materialien ab. Laut einer Studie von Statista (Oktober 2023) zeigen 92 % der Kabel nach 10 Jahren keine Leistungseinbußen. Wichtig: Vermeiden Sie mechanische Belastungen wie Druck oder scharfe Biegungen, um die Lebensdauer zu maximieren.
Kann ich Netzwerkkabel in der Wand verlegen, ohne zu bohren?
Ja, aber nur in Neubauten. In bestehenden Häusern ist es meist notwendig, kleine Schlitze in die Wand zu ziehen oder die Kabel über die Decke zu führen. Alternativ nutzen Sie Kabelkanäle aus Kunststoff, die sich farblich an die Wand anpassen lassen. Laut haus.de (September 2023) ist das Verlegen von Kabeln in bestehenden Wänden ohne Bohren kaum möglich - die Kosten für unsichtbare Verlegung liegen dann bei bis zu 300 € pro Dose.
