Brandschutz in der Elektroinstallation: Leitungen, Dosen und Abschottung richtig planen

Stellen Sie sich vor: Ein Funke springt an einer lose sitzenden Klemme über. Das Isoliermaterial schmilzt, ein kleiner Rauchfaden steigt auf. In Sekunden wird aus einer technischen Kleinigkeit eine lebensbedrohliche Situation. Elektrische Anlagen sind für einen erheblichen Teil aller Wohnungsbrände verantwortlich. Oft liegt die Ursache nicht in einem defekten Gerät, sondern in einer fehlerhaften Installation oder mangelndem Schutz gegen thermische Einflüsse. Hier kommt der Brandschutz in der Elektroinstallation ins Spiel. Er ist kein optionales Extra, sondern das Fundament Ihrer Sicherheit.

Als Elektrofachkraft oder Hausbesitzer müssen Sie verstehen, wie Flammen und Hitze durch Kabelkanäle, Durchführungen und Verteilerkästen wandern können. Die Normen schreiben vor, wie man diese Wege sperrt. Doch was bedeutet das konkret für Ihre Planung? Welche Kabel dürfen wo verlegt werden? Und wann zwingt Sie das Gesetz zum Einsatz spezieller Schalter? Wir schauen uns die praktischen Lösungen an, die zwischen einer kontrollierten Störung und einer Katastrophe liegen.

Die rechtliche Basis: Was DIN VDE 0100-420 wirklich verlangt

Jede elektrische Anlage muss sicher sein. Aber „sicher“ ist ein breiter Begriff. Die Norm DIN VDE 0100-420 definiert genau, was unter „Schutz gegen thermische Auswirkungen“ zu verstehen ist. Die aktuelle Fassung von 2019 ist hier der Maßstab. Ihr Ziel ist klar: Verhindern Sie, dass elektrische Betriebsmittel Brände verursachen oder dass bestehende Brände durch die Installation weitergetragen werden.

Die Norm unterscheidet zwei Hauptgefahren:

• Thermische Beeinflussung: Wenn ein Kabel so stark belastet wird, dass es heiß wird und seine Umgebung entzündet.
• Brandfortleitung: Wenn ein Brand im Gebäude entsteht und sich über die Kabeltrassen in andere Räume oder Stockwerke ausbreitet.

Für den Alltag bedeutet das: Sie dürfen keine Kabel einfach so neben brennbaren Materialien wie Holz oder Dämmwolle verlegen, ohne sie zu schützen. Die Norm verlangt zudem, dass Sicherheitskreise - etwa Notbeleuchtung oder Brandmeldeanlagen - auch im Brandfall funktionieren müssen. Dafür gibt es strenge Vorgaben zur Verlegungstiefe und zum mechanischen Schutz. Wer diese Regeln ignoriert, riskiert nicht nur Haftungsfragen, sondern gefährdet Menschenleben.

Kabelklassen verstehen: Warum Standardkabel oft nicht reichen

Nicht jedes Kabel ist für jede Situation geeignet. Viele Installateure greifen noch immer zu Standard-Leitungen vom Stapel. Das kann fatal enden, wenn diese Kabel im Brandfall schmelzen und wie ein Docht wirken. Die DIN VDE 0100-420 schreibt daher Mindestanforderungen vor.

Die Klasse Eca ist derzeit der häufig geforderte Mindeststandard. Kabel dieser Klasse bestehen den Prüfungen nach DIN EN 60332. Bei der Prüfung darf sich die Flamme maximal 1,5 Meter entlang eines 3,5 Meter langen Kabelstücks ausbreiten. Klingt wenig? Im echten Brandfall macht dieser halbe Meter den Unterschied zwischen einem lokalen Schaden und einer totalen Ausbreitung. Achten Sie bei der Bestellung immer auf die korrekte Kennzeichnung auf der Kabelummantelung. Ohne diese Markierung ist die Verwendung in vielen öffentlichen Gebäuden verboten.

Abschottung: Der unsichtige Wächter an Durchführungen

Kabel müssen Wände, Decken und Böden durchdringen. Jede solche Öffnung ist eine potenzielle Schwachstelle. Wenn Feuer und Rauch durch eine ungedichtete Bohrung in den nächsten Raum strömen, ist die brandschutztechnische Trennung hinfällig. Hier spricht man von der Abschottung.

Eine fachgerechte Abdichtung ist komplexer als das einfache Stopfen mit Schaumstoff. Herkömmlicher Montageschaum verbrennt sofort. Stattdessen benötigen Sie spezielle Brandschutzmassen oder -mörtel, die der Feuerwiderstandsklasse der Wand entsprechen. Eine Wand mit F90 (90 Minuten Feuerwiderstand) muss auch an der Kabeldurchführung 90 Minuten halten.

Praktische Tipps für die Umsetzung:

1. Bohrlochgröße minimieren: Je größer das Loch im Verhältnis zum Kabelquerschnitt, desto schwieriger ist die Abdichtung. Nutzen Sie passende Bohrerdurchmesser.
2. Systeme verwenden: Hersteller wie OBO Bettermann oder Hilti bieten zertifizierte Systeme für spezifische Kabeltypen und Wanddicken. Diese Systeme sind geprüft und dokumentiert.
3. Regelmäßige Kontrolle: Brandschutzabschottungen altern. Risse oder Setzungen im Mauerwerk können die Dichtigkeit beeinträchtigen. Prüfen Sie sie alle 24 Monate, wie es die VdS-Richtlinien empfehlen.

Eine Studie der TÜV SÜD Akademie zeigte alarmierende Ergebnisse: In fast 38 Prozent der geprüften Fälle waren Abschottungen nicht korrekt ausgeführt. Dies reduzierte die tatsächliche Feuerwiderstandsdauer um bis zu 65 Prozent. Eine falsche Abdichtung ist also praktisch gleichbedeutend mit keiner Abdichtung.

AFDD: Der intelligente Schutz vor Lichtbögen

Traditionelle Sicherungen und FI-Schutzschalter erkennen Überlastungen und Erdfehler. Sie reagieren jedoch nicht auf sogenannte Lichtbögen. Ein Lichtbogen entsteht, wenn Strom durch die Luft überspringt - etwa an einer lockeren Verbindung hinter der Steckdose. Diese Temperaturen können mehrere tausend Grad erreichen und isolierende Materialien sofort entzünden.

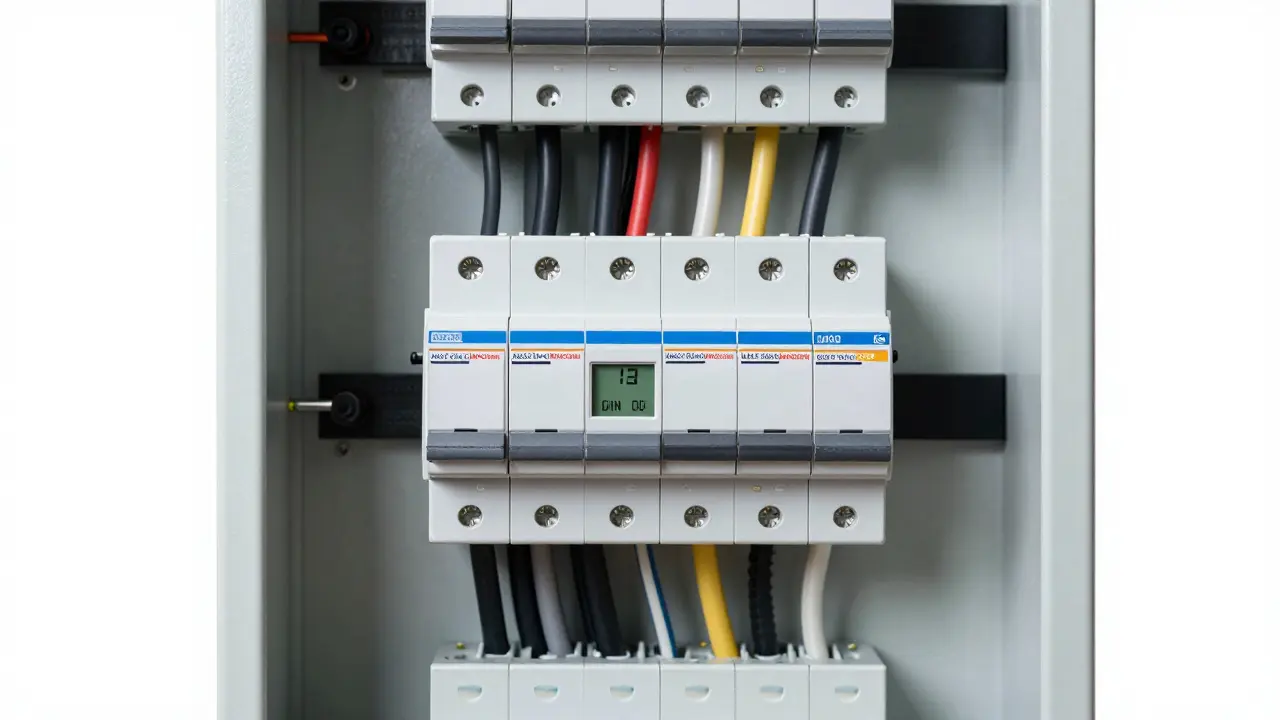

Der AFDD (Arc Fault Detection Device), auch bekannt als Brandschutzschalter, löst dieses Problem. Er analysiert die Stromkurve in Echtzeit und erkennt charakteristische Muster von gefährlichen Lichtbögen. Im Gegensatz dazu ignorieren herkömmliche Sicherungen diese schwachen Ströme oft, da sie unter der Auslöseschwelle liegen.

Wann sind AFDDs Pflicht?

• In Neubauten mit einer Nutzfläche über 500 Quadratmetern (gemäß Gebäudeenergiegesetz).
• In Sonderbauten wie Schulen, Krankenhäusern und Altenheimen.
• Bei Sanierungen, wenn Leitungen erneuert werden und erhöhte Anforderungen gelten.

Die Kosten für einen AFDD liegen höher als für eine normale Leitungssicherung. Allerdings senken sie das Brandrisiko drastisch. Experten raten davon ab, hier zu sparen. Ein einziger elektrischer Brand kann das gesamte Vermögen vernichten, während der Schalter nur einige hundert Euro kostet. Achten Sie darauf, dass der AFDD kompatibel mit Ihrer bestehenden Verkabelung ist, um Fehlalarme durch moderne LED-Beleuchtung oder Schaltnetzteile zu vermeiden.

Dosen und Verteiler: Hotspots der Überhitzung

Installationsdosen und Verteilerkästen sind Orte, an denen sich viele Verbindungen treffen. Genau hier passieren die meisten Fehler. Wenn eine Dose überfüllt ist, können die Kabel nicht ausreichend Wärme ableiten. Die Isolation altert schneller, wird spröde und reißt. Kommt dann noch Feuchtigkeit hinzu, steigt das Risiko eines Kurzschlusses.

Beachten Sie folgende Regeln für Dosen:

• Volumen berechnen: Jede Ader benötigt Platz. Nutzen Sie Rechner oder Tabellen des Herstellers, um das Mindestvolumen der Dose zu bestimmen. Zu kleine Dosen führen zwangsläufig zu Quetschungen und Überhitzung.
• Materialwahl: In Bereichen mit erhöhter Brandgefahr sollten Dosen aus nicht brennbarem Material (Metall oder speziell beschichtetes Kunststoff) verwendet werden.
• Zugentlastung: Kabel dürfen nicht an den Klemmen ziehen. Eine Zugentlastung verhindert, dass sich Kontakte lösen und Lichtbögen entstehen.

In Verteilern ist Ordnung entscheidend. Bündeln Sie Kabel nicht zu dicht, damit die Luft zirkulieren kann. Eine gute Belüftung des Schranks hält die Temperatur niedrig und verlängert die Lebensdauer der Komponenten.

Planung und Dokumentation: Der Schlüssel zur Haftungsfreistellung

Sie haben alles richtig installiert? Beweisen Sie es. Die Dokumentation ist im Streitfall oder bei Versicherungsanträgen Ihr wichtigstes Dokument. Nach der VdS 6024 müssen bestimmte Maßnahmen lückenlos protokolliert werden.

Zu den erforderlichen Unterlagen gehören:

• Protokolle der Messungen (Isolationswiderstand, Schleifenimpedanz).
• Liste der verwendeten Komponenten mit Typnummern und Zulassungen.
• Fotos der kritischen Bereiche, insbesondere der Abschottungen und AFDD-Einspeisungen.
• Risikobewertung gemäß Abschnitt 4.4.1 der DIN VDE 0100-420.

Eine Umfrage ergab, dass diese Dokumentation durchschnittlich 2,3 Stunden pro Installation kostet. Diese Zeitinvestition ist jedoch unerlässlich. Ohne sie haftet der Installateur vollumfänglich für Schäden, selbst wenn er technisch nichts falsch gemacht hat. Nutzen Sie digitale Tools, die seit 2023 kostenlos für ZVEH-Mitglieder verfügbar sind, um diesen Aufwand zu reduzieren.

Fazit: Sicherheit ist kein Zufall

Brandschutz in der Elektroinstallation ist mehr als das Befolgen von Checklisten. Es erfordert ein Verständnis dafür, wie Feuer entsteht und wie es sich ausbreitet. Von der Wahl der richtigen Kabelklasse Eca über die präzise Abdichtung jeder Durchführung bis hin zum Einsatz moderner AFDD-Schalter - jedes Detail zählt. Ignorieren Sie diese Maßnahmen nicht, weil sie Kosten verursachen. Betrachten Sie sie als Investition in den Schutz Ihres Eigentums und Ihrer Gesundheit. Ein gut geplanter Brandschutz bleibt unsichtbar, bis er gebraucht wird. Und dann rettet er Leben.
